ನಿಖರವಾದ ತಾಮ್ರದ ಫ್ಲಾಟ್ ವೈರ್‌ಗಾಗಿ ಇಂಟಿಗ್ರೇಟೆಡ್ ಡ್ರಾಯಿಂಗ್ ಮತ್ತು ರೋಲಿಂಗ್ ಲೈನ್

ನಿಖರವಾದ ತಾಮ್ರದ ಫ್ಲಾಟ್ ವೈರ್‌ಗಾಗಿ GRM ನ ಇಂಟಿಗ್ರೇಟೆಡ್ ಡ್ರಾಯಿಂಗ್ ಮತ್ತು ರೋಲಿಂಗ್ ಲೈನ್ ವೈರ್ ಡ್ರಾಯಿಂಗ್, ನಿಖರವಾದ ರೋಲಿಂಗ್, ಆನ್‌ಲೈನ್ ಮಾಪನ ಮತ್ತು ಒಂದು ನಿರಂತರ ಪ್ರಕ್ರಿಯೆಯಲ್ಲಿ ಸ್ವಯಂಚಾಲಿತ ಟೇಕ್-ಅಪ್ ಅನ್ನು ಸಂಯೋಜಿಸುವ ಕಸ್ಟಮೈಸ್ ಮಾಡಿದ ತಾಮ್ರದ ಫ್ಲಾಟ್ ವೈರ್ ಉತ್ಪಾದನಾ ಪರಿಹಾರವಾಗಿದೆ. ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಕಂಡಕ್ಟರ್‌ಗಳು, CTC ಕಂಡಕ್ಟರ್ ತಯಾರಿಕೆ, ಎನಾಮೆಲ್ಡ್ ಆಯತಾಕಾರದ ತಂತಿ ಮತ್ತು EV ಮೋಟಾರ್ ಫ್ಲಾಟ್ ವೈರ್ ಉತ್ಪಾದನೆಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ, ಲೈನ್ 400 m/min ವರೆಗೆ ವೇಗವನ್ನು ಸಾಧಿಸುತ್ತದೆ. ಈ ಸಂಯೋಜಿತ ವ್ಯವಸ್ಥೆಯು ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ ಮತ್ತು ವಸ್ತು ನಿರ್ವಹಣೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ವಿಚಾರಣೆಯನ್ನು ಕಳುಹಿಸಿ

ರೇಟಿಂಗ್: 5.0

(ರೇಟಿಂಗ್ ಎಣಿಕೆ: 1)

ಉತ್ಪನ್ನ ವಿವರಣೆ

GRM ಇಂಟಿಗ್ರೇಟೆಡ್ ಡ್ರಾಯಿಂಗ್ ಮತ್ತು ರೋಲಿಂಗ್ ಲೈನ್ ವೈರ್ ಡ್ರಾಯಿಂಗ್, ನಿಖರ ರೋಲಿಂಗ್, ಆನ್‌ಲೈನ್ ಮಾಪನ ಮತ್ತು ಸ್ವಯಂಚಾಲಿತ ಟೇಕ್-ಅಪ್ ಅನ್ನು ಒಂದು ನಿರಂತರ ಉತ್ಪಾದನಾ ಪ್ರಕ್ರಿಯೆಯಲ್ಲಿ ಸಂಯೋಜಿಸುತ್ತದೆ. ಮ್ಯಾಗ್ನೆಟ್ ವೈರ್, ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಕಂಡಕ್ಟರ್, ಸಿಟಿಸಿ ಕಂಡಕ್ಟರ್ ಮತ್ತು ಇವಿ ಮೋಟಾರ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಲ್ಲಿ ಬಳಸಲಾಗುವ ಹೆಚ್ಚಿನ-ನಿಖರವಾದ ತಾಮ್ರದ ಫ್ಲಾಟ್ ವೈರ್ ಅನ್ನು ತಯಾರಿಸಲು ಸಿಸ್ಟಮ್ ಅನ್ನು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ.

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM ಇಂಟಿಗ್ರೇಟೆಡ್ ಫ್ಲಾಟ್ ವೈರ್ ಪ್ರೊಡಕ್ಷನ್ ಲೈನ್ ಅನ್ನು ನಿರಂತರವಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆತಾಮ್ರದ ತಂತಿಯನ್ನು ನಿಖರವಾದ ಫ್ಲಾಟ್ ಕಂಡಕ್ಟರ್‌ಗಳಾಗಿ ಸಂಸ್ಕರಿಸುವುದುಕಟ್ಟುನಿಟ್ಟಾದ ಆಯಾಮದ ಸಹಿಷ್ಣುತೆ ಮತ್ತು ಅತ್ಯುತ್ತಮ ಮೇಲ್ಮೈ ಗುಣಮಟ್ಟದೊಂದಿಗೆ.

ಒಂದು ಉತ್ಪಾದನಾ ವ್ಯವಸ್ಥೆಯಲ್ಲಿ ಡ್ರಾಯಿಂಗ್ ಮತ್ತು ರೋಲಿಂಗ್ ಪ್ರಕ್ರಿಯೆಗಳನ್ನು ಸಂಯೋಜಿಸುವ ಮೂಲಕ, ಹಸ್ತಚಾಲಿತ ನಿರ್ವಹಣೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುವಾಗ ಮತ್ತು ದೀರ್ಘ ಉತ್ಪಾದನಾ ಚಕ್ರಗಳಲ್ಲಿ ಸ್ಥಿರವಾದ ಉತ್ಪನ್ನದ ಸ್ಥಿರತೆಯನ್ನು ಕಾಪಾಡಿಕೊಳ್ಳುವಾಗ ಲೈನ್ ಉತ್ಪಾದನಾ ದಕ್ಷತೆಯನ್ನು ಗಮನಾರ್ಹವಾಗಿ ಸುಧಾರಿಸುತ್ತದೆ.

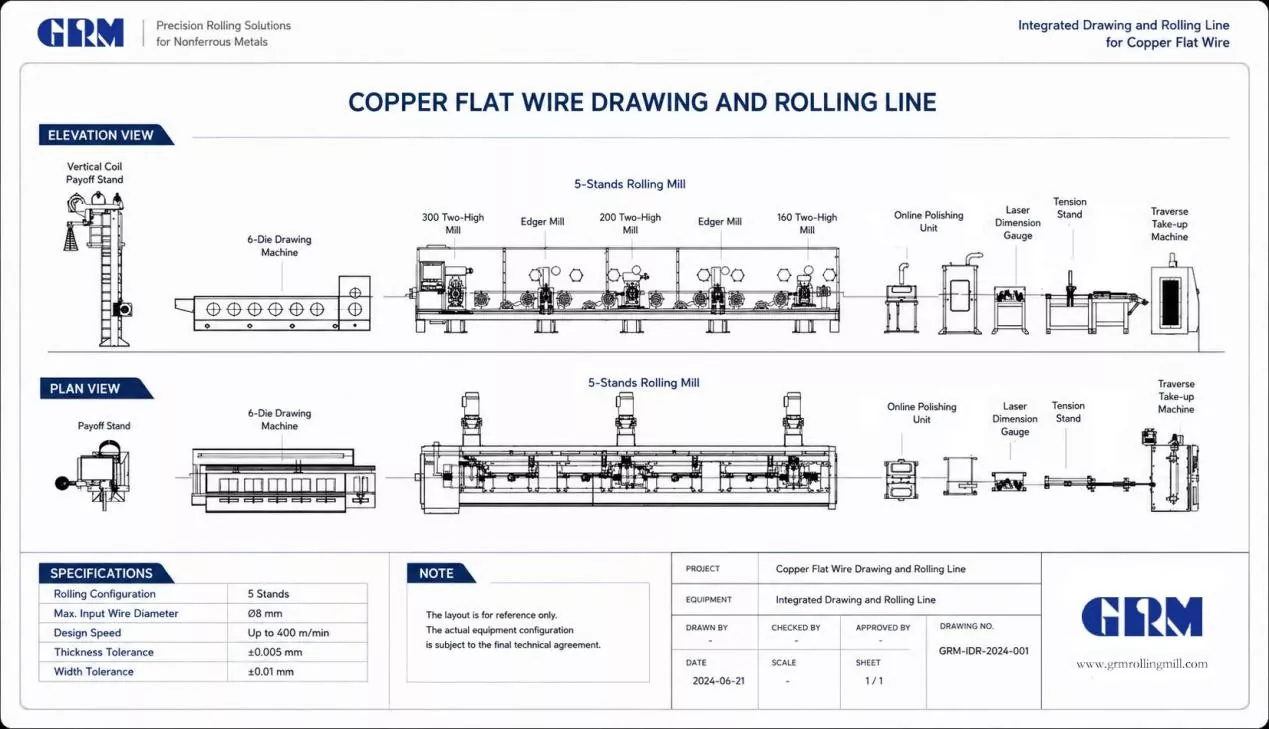

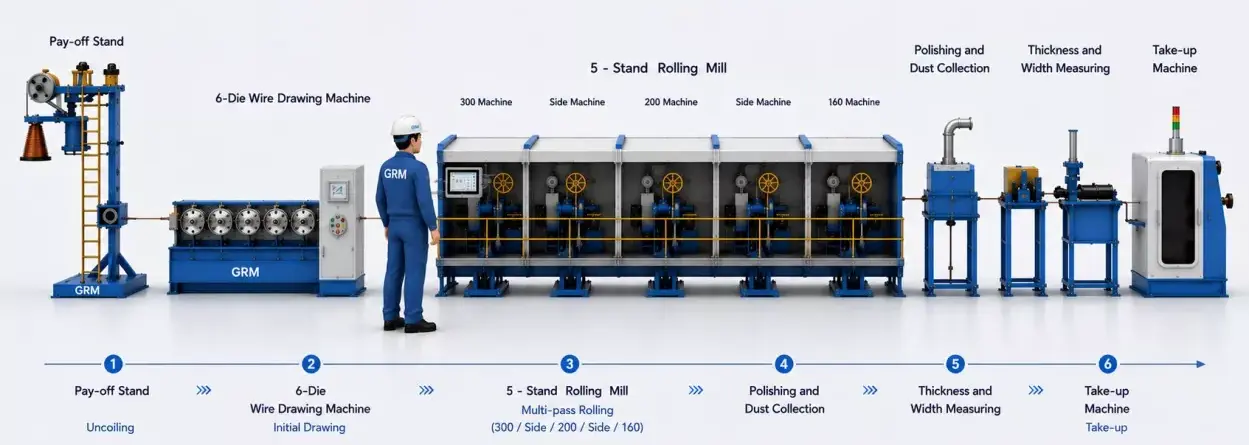

Integrated copper flat wire drawing and rolling line production process

ಹೊಂದಿಕೊಳ್ಳುವ ಮತ್ತು ಪರಿಣಾಮಕಾರಿ ವಿನ್ಯಾಸ

ವರ್ಟಿಕಲ್ ಕಾಯಿಲ್ ಪೇಆಫ್ ಸ್ಟ್ಯಾಂಡ್: 1 ಸೆಟ್

DLF6D/500 ಸಿಕ್ಸ್ ಡೈಸ್ ಡ್ರಾಯಿಂಗ್ ಮೆಷಿನ್: 1 ಸೆಟ್

ಎರಡು ರೋಲ್‌ಗಳ ನಿಖರವಾದ ರೋಲಿಂಗ್ ಮಿಲ್: 3 ಸೆಟ್

ಸೈಡ್ ರೋಲಿಂಗ್ ಮಿಲ್: 2 ಸೆಟ್

ಆನ್‌ಲೈನ್ ಪಾಲಿಶಿಂಗ್ ಮತ್ತು ಧೂಳು ಸಂಗ್ರಹ ಸಾಧನ: 1 ಸೆಟ್

ಆನ್‌ಲೈನ್ ದಪ್ಪ ಮತ್ತು ಅಗಲವನ್ನು ಅಳೆಯುವ ಸಾಧನ: 1 ಸೆಟ್

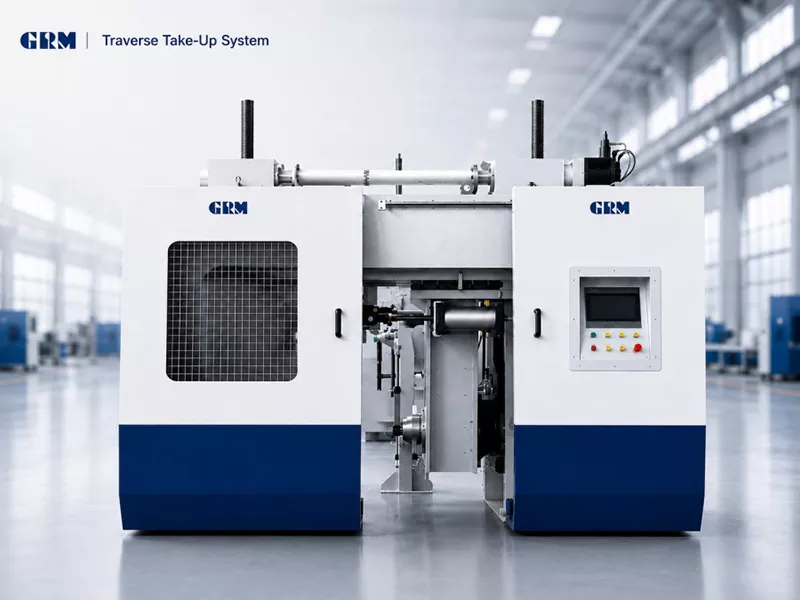

ಟ್ರಾನ್ಸ್ವರ್ಸ್ ಟೇಕ್ ಅಪ್ ಯಂತ್ರ: 1 ಸೆಟ್

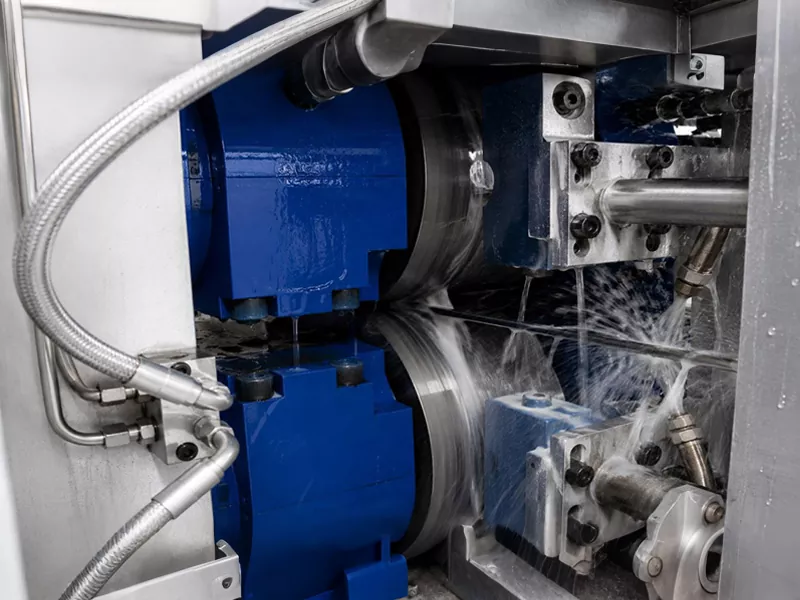

Two-roll precision rolling mill on copper flat wire production line

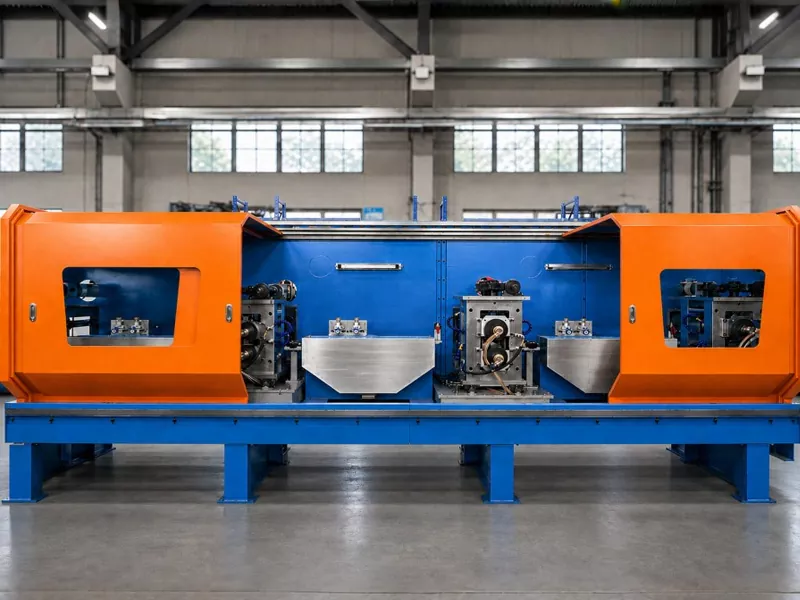

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

ತಾಮ್ರದ ತಂತಿಯ ಉತ್ಪಾದನೆಗೆ ಸಂಪೂರ್ಣ ಸಾಲು

ನಿಖರವಾದ ತಾಮ್ರದ ಫ್ಲಾಟ್ ವೈರ್‌ಗಾಗಿ ಇಂಟಿಗ್ರೇಟೆಡ್ ಡ್ರಾಯಿಂಗ್ ಮತ್ತು ರೋಲಿಂಗ್ ಲೈನ್ ಅನ್ನು ವಿದ್ಯುತ್ ವಾಹಕ ಉತ್ಪಾದನೆಯಲ್ಲಿ ಹೆಚ್ಚಿನ ಆಯಾಮದ ನಿಖರತೆಯ ಬೇಡಿಕೆಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ. 400 m/min ಗರಿಷ್ಠ ವೇಗದೊಂದಿಗೆ, ತಾಮ್ರದ ಫ್ಲಾಟ್ ತಂತಿಯ ದೊಡ್ಡ ಪ್ರಮಾಣದ ನಿರಂತರ ಉತ್ಪಾದನೆಗೆ ಇದು ಸೂಕ್ತವಾಗಿರುತ್ತದೆ.

ಸಾಂಪ್ರದಾಯಿಕ ಸ್ವತಂತ್ರ ರೋಲಿಂಗ್ ಪ್ರಕ್ರಿಯೆಗಳಿಗೆ ಹೋಲಿಸಿದರೆ, ಸಂಯೋಜಿತ ರೇಖೆಯು ಮಧ್ಯಂತರ ವಸ್ತು ನಿರ್ವಹಣೆಯನ್ನು ನಿವಾರಿಸುತ್ತದೆ ಮತ್ತು ಸಂಪೂರ್ಣ ಉತ್ಪಾದನಾ ಚಾಲನೆಯಲ್ಲಿ ಉತ್ತಮ ಆಯಾಮದ ಸ್ಥಿರತೆಯನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ.

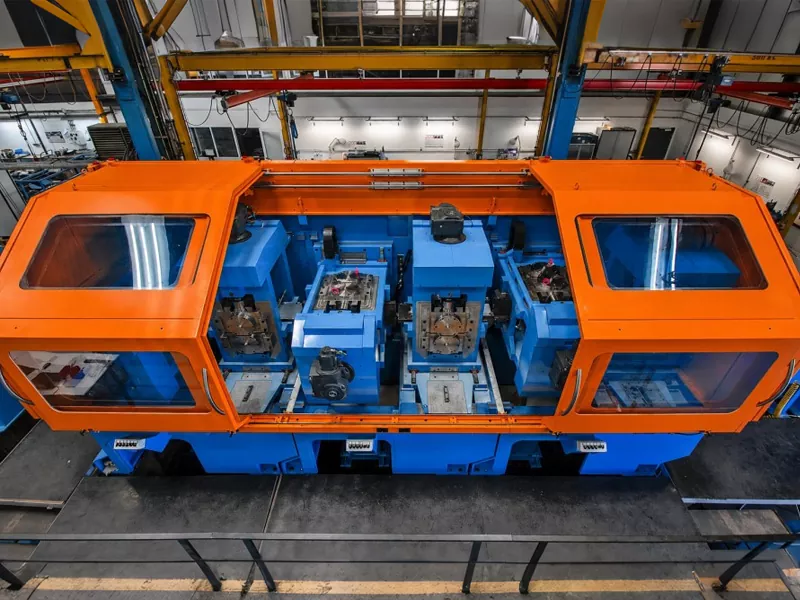

GRM integrated copper flat wire production line with 5-stand rolling mill

* ಗ್ರಾಹಕ ಉತ್ಪನ್ನ ಆಯಾಮಗಳ ಪ್ರಕಾರ ಉತ್ಪಾದನಾ ಸಾಲಿನ ಪ್ರಕ್ರಿಯೆಯನ್ನು ಕಸ್ಟಮೈಸ್ ಮಾಡಬಹುದು

ತಾಂತ್ರಿಕ ವಿಶೇಷಣಗಳು

ಕಾನ್ಫಿಗರೇಶನ್ 5-ಸ್ಟ್ಯಾಂಡ್ ರೋಲಿಂಗ್ ಮಿಲ್		GRM
ಮೊದಲ ಎರಡು ಎತ್ತರದ ಗಿರಣಿ	Ø ಮಿಮೀ	300
ಮೊದಲ ಎಡ್ಜರ್ ಮಿಲ್	Ø ಮಿಮೀ	155
ಎರಡನೇ ಎರಡು ಎತ್ತರದ ಗಿರಣಿ	Ø ಮಿಮೀ	200
ಎರಡನೇ ಎಡ್ಜರ್ ಮಿಲ್	Ø ಮಿಮೀ	155
ಮೂರನೇ ಎರಡು ಎತ್ತರದ ಗಿರಣಿ	Ø ಮಿಮೀ	160
ವಿನ್ಯಾಸ ವೇಗ	ಮೀ/ನಿಮಿ	400
ಗರಿಷ್ಠ ಇಂಟೆಲ್ ವೈರ್	Ø ಮಿಮೀ	8
ಮುಗಿದ ಸಹಿಷ್ಣುತೆಗಳು	ಮಿಮೀ	ದಪ್ಪ: ± 0.005 ಅಗಲ: ± 0.01
ವಿಶಿಷ್ಟವಾದ ಮುಗಿದ ಫ್ಲಾಟ್ ತಂತಿ ಗಾತ್ರದ ಶ್ರೇಣಿ	ಮಿಮೀ	ದಪ್ಪ: 2.0-12 ಅಗಲ: 0.5-4.0

ವಿಶಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು

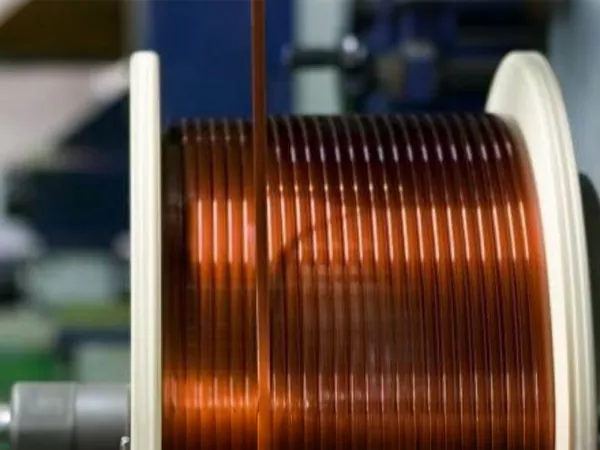

ಎನಾಮೆಲ್ಡ್ ಆಯತಾಕಾರದ ಮ್ಯಾಗ್ನೆಟ್ ವೈರ್

CTC ನಿರಂತರವಾಗಿ ಟ್ರಾನ್ಸ್ಪೋಸ್ಡ್ ಕಂಡಕ್ಟರ್

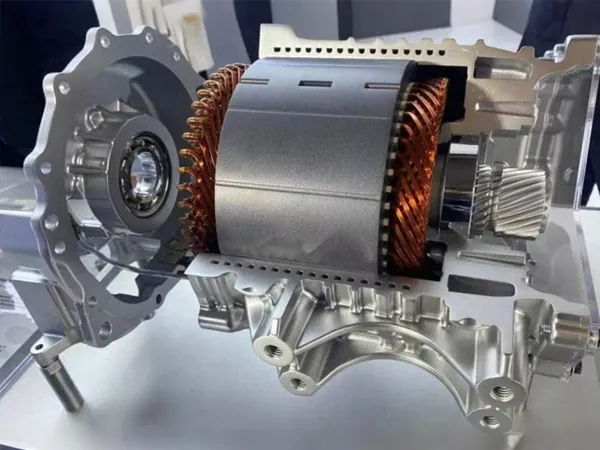

EV ಮೋಟಾರ್ ಹೇರ್‌ಪಿನ್ ಕಂಡಕ್ಟರ್

EV ಮೋಟಾರ್ ಫ್ಲಾಟ್ ವೈರ್ ಉತ್ಪಾದನೆ

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

EV motor hairpin conductor flat wire production

FAQ

1. ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗಾಗಿ ಈ ಉತ್ಪಾದನಾ ಮಾರ್ಗವು ತಾಮ್ರದ ಫ್ಲಾಟ್ ತಂತಿಯನ್ನು ತಯಾರಿಸಬಹುದೇ?

ಹೌದು, ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ ಕಂಡಕ್ಟರ್ಗಳು, ಮ್ಯಾಗ್ನೆಟ್ ವೈರ್ ಮತ್ತು ಇತರ ವಿದ್ಯುತ್ ಅನ್ವಯಿಕೆಗಳಿಗಾಗಿ ಹೆಚ್ಚಿನ ನಿಖರವಾದ ತಾಮ್ರದ ಫ್ಲಾಟ್ ತಂತಿಯನ್ನು ಉತ್ಪಾದಿಸಲು ಲೈನ್ ಅನ್ನು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ.

2. ನಿಖರವಾದ ತಾಮ್ರದ ಫ್ಲಾಟ್ ವೈರ್‌ಗಾಗಿ ಇಂಟಿಗ್ರೇಟೆಡ್ ಡ್ರಾಯಿಂಗ್ ಮತ್ತು ರೋಲಿಂಗ್ ಲೈನ್ ಅನ್ನು ಕಸ್ಟಮೈಸ್ ಮಾಡಬಹುದೇ?

ಹೌದು, GRM ನಿಮ್ಮ ಇನ್‌ಪುಟ್ ವಸ್ತು, ಸಿದ್ಧಪಡಿಸಿದ ತಂತಿ ಆಯಾಮಗಳು ಮತ್ತು ಉತ್ಪಾದನಾ ಅವಶ್ಯಕತೆಗಳ ಆಧಾರದ ಮೇಲೆ ಕಸ್ಟಮೈಸ್ ಮಾಡಿದ ಪ್ರೊಡಕ್ಷನ್ ಲೈನ್ ಪರಿಹಾರಗಳನ್ನು ಒದಗಿಸುತ್ತದೆ.

3. ನಿಖರವಾದ ರೋಲಿಂಗ್ ಪ್ರಕ್ರಿಯೆಯು ಯಾವ ನಿಖರತೆಯನ್ನು ಸಾಧಿಸಬಹುದು?

ನಿಖರವಾದ ತಾಮ್ರದ ಫ್ಲಾಟ್ ವೈರ್ ಉತ್ಪಾದನೆಗಾಗಿ ಸಿಸ್ಟಮ್ ± 0.005 mm ವರೆಗೆ ದಪ್ಪ ಸಹಿಷ್ಣುತೆ ಮತ್ತು ± 0.01 mm ವರೆಗಿನ ಅಗಲ ಸಹಿಷ್ಣುತೆಯನ್ನು ಸಾಧಿಸಬಹುದು.

4. ಪ್ರತ್ಯೇಕ ಯಂತ್ರಗಳ ಬದಲಿಗೆ ಏಕೀಕೃತ ಡ್ರಾಯಿಂಗ್ ಮತ್ತು ರೋಲಿಂಗ್ ಲೈನ್ ಅನ್ನು ಏಕೆ ಆರಿಸಬೇಕು?

ಸಂಯೋಜಿತ ತಾಮ್ರದ ಫ್ಲಾಟ್ ವೈರ್ ಉತ್ಪಾದನಾ ಮಾರ್ಗವು ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ, ವಸ್ತು ನಿರ್ವಹಣೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಹೆಚ್ಚು ಸ್ಥಿರವಾದ ಉತ್ಪನ್ನದ ಸ್ಥಿರತೆಯನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತದೆ.
